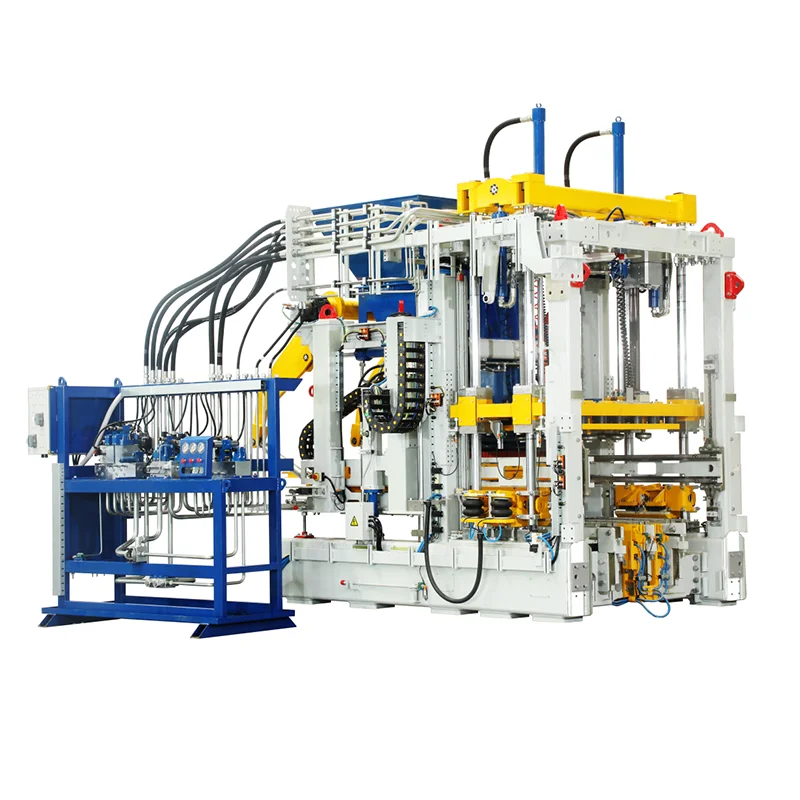

완전 자동 블록 제작 기계

1 Zenith "초동적" 4축 서보 진동(옵션)
Zenith Ultra-Dynamic 시스템은 완전 자동 블록 제조 기계에 사용되는 현대적인 고품질 진동 기술입니다. 유연한 조정성을 보장하면서 매우 짧은 응답 시간 내에 정밀한 진폭 제어가 가능합니다. 서보 구동 시스템은 높은 역동성을 제공하여 금형 충진 및 생산 주기 시간을 향상시킵니다. 진폭과 주파수 모두 빠르고 정밀하게 제어할 수 있습니다.

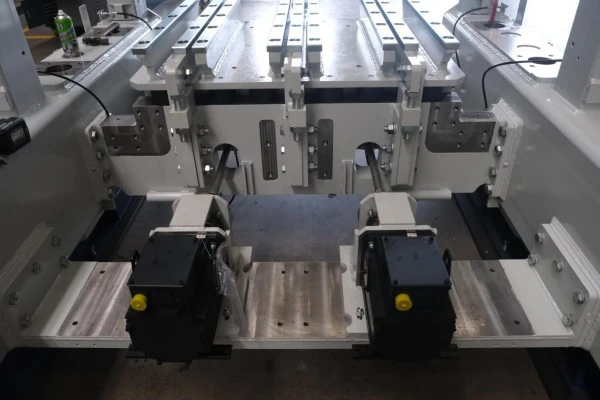

2 이중축 서보 진동(옵션)
각 편심 샤프트는 독립적인 서보 모터에 의해 구동되어 정확한 제어, 빠른 응답 및 정밀한 진동력 출력을 보장합니다.

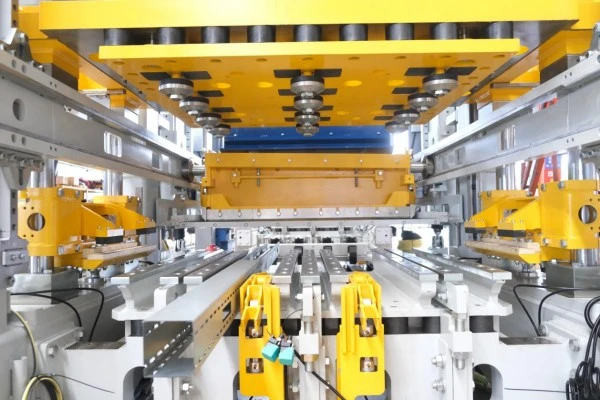

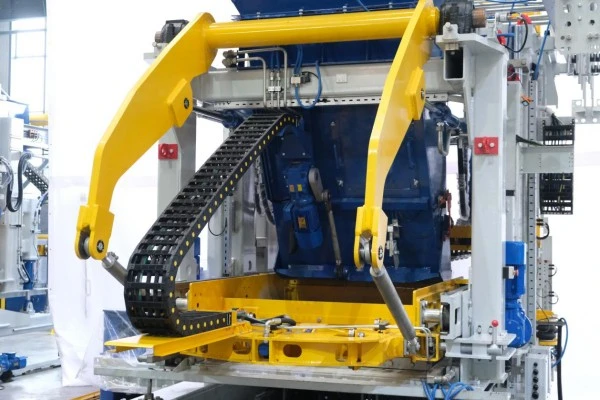

3 자동 퀵 몰드 체인지 시스템
제니스의 자동 퀵 금형 교환 시스템은 여러 장치의 조화로운 작동을 기반으로 지능적이고 빠르며 정확한 금형 교체가 가능합니다. 금형이 주 기계 옆으로 운반되면 리프팅 시스템을 통해 금형 교환 장치에 배치됩니다. 시스템은 수동 처리, 위치 지정 또는 잠금 없이 금형 변경 프로세스를 자동으로 완료합니다.

4 정지 공급 시스템
매달린 공급 시스템은 공급 상자, 스크레이퍼, 탬퍼 브러시 및 아치 파괴 장치를 통합하는 모듈식 설계를 채택합니다. 페이스 믹스와 베이스 믹스 피딩 박스 모두 피딩 프레임에 장착되어 있어 신속한 교체와 최적의 피딩 성능이 가능합니다.

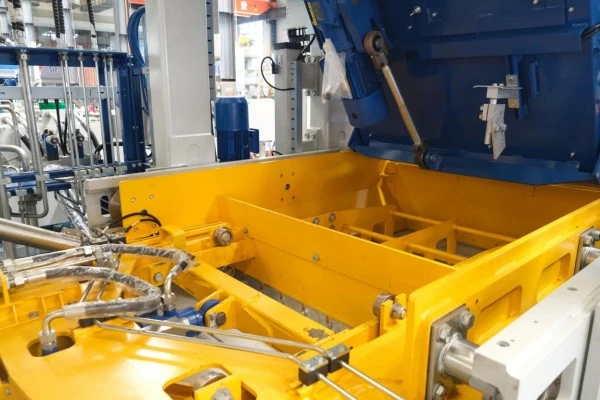

5 유압 왕복식 아치 브레이킹 베이스 피더(옵션)
유압 구동; 아치 깨는 갈퀴가 앞뒤로 움직여 재료 아치를 효과적으로 깨뜨립니다.

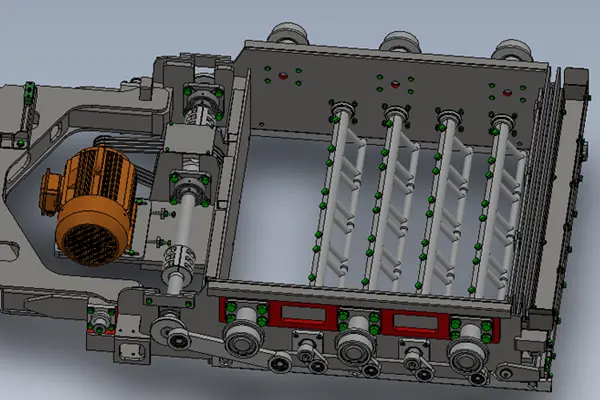

6 전기 구동식 스윙 아치 브레이킹 베이스 피더(옵션)
전기 구동; 아치를 깨는 갈퀴는 샤프트 주위로 설정된 각도로 회전하여 재료를 느슨하게 합니다.

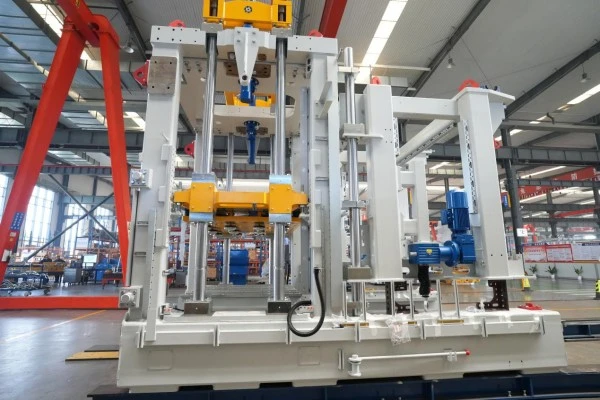

7 모듈형 메인 프레임
ZN1200-2S 본체와 페이스 믹스 유닛은 정밀 조립 기술이 적용된 모듈식 프레임 구조를 채택했습니다. 전통적인 설계 개념을 깨고 프레임, 진동 테이블, 모터 빔 및 피드 시스템에 고품질 볼트 연결을 광범위하게 사용합니다. 이 설계는 매우 낮은 유지 관리 비율, 다양한 생산 조건에 대한 쉬운 적응, 마모 부품 교체 시간의 대폭 단축을 보장합니다.

8 페이스 믹스 유닛용 유압식 자동 잠금 장치
ZN1200-2S의 메인 머신과 페이스 믹스 유닛 사이의 연결은 고급 유압 자동 잠금 시스템을 통해 이루어집니다. 유압 실린더는 잠금 구성 요소를 구동하여 페이스 믹스 유닛을 주 기계에 단단히 고정합니다. 페이스 믹스 유닛을 분리해야 할 경우 시스템이 잠금을 해제하고 기어드 모터가 페이스 믹스 유닛을 구동하여 레일을 따라 이동합니다.

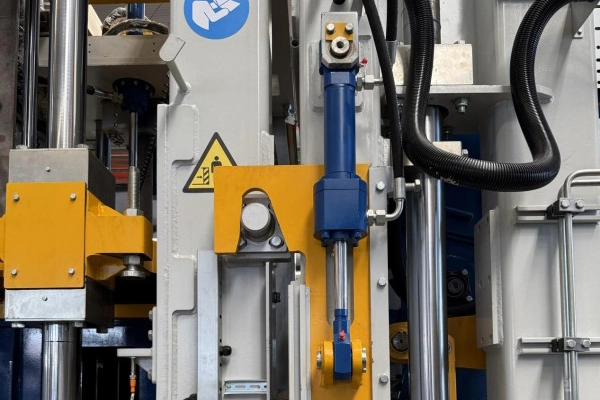

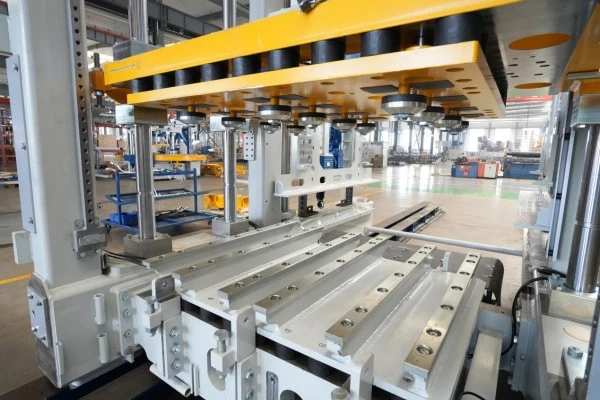

9 프레스 헤드 잠금 장치
이 기계적 잠금 메커니즘은 고강도 잠금 블록, 쐐기형 프레스 헤드 및 복동식 유압 실린더로 구성됩니다. 탈형 중에 실린더는 잠금 블록을 구동하여 프레스 헤드를 방사형으로 고정하여 기계적 교착 상태를 형성합니다. 그런 다음 금형은 일정한 압력을 가해 방출되어 탄성 반동과 미세한 움직임을 효과적으로 제거하여 날카로운 벽돌 모서리, 매끄러운 표면 및 크게 향상된 제품 검증 속도를 보장합니다.

10 전동 스크류 리프트 조정
자동 높이 조절을 위한 고정밀 스크류 리프트가 장착되어 있어 높은 정확도, 쉬운 작동 및 향상된 자동화 기능을 제공합니다.

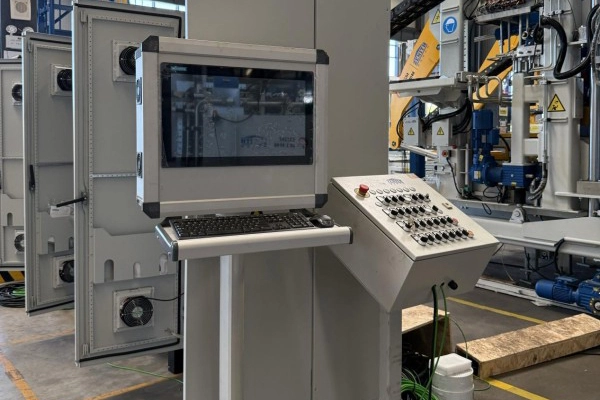

11 완전 통합 제어 시스템
ZN1200-2S 주요 기계는 대용량 메모리, 빠른 처리 속도 및 포괄적인 기능을 갖춘 Siemens의 고급 컨트롤러인 Siemens S7-1500(6ES7 515-2AM01-0AB0) 시리즈 PLC를 채택합니다. HMI는 쉽고 직관적인 작동을 위해 모든 제어 시스템 신호를 시각화합니다.

12 광범위한 확장성
ZN1200-2S는 뛰어난 하드웨어 및 소프트웨어 확장성을 제공합니다. 폼 장치, 컬러 혼합 시스템, 팔레트 추출 장치, 코어 풀링 시스템, 가로 청소 브러시 ​​등 다양한 옵션 시스템을 장착할 수 있어 다양한 고객 생산 요구 사항을 충족할 수 있습니다.

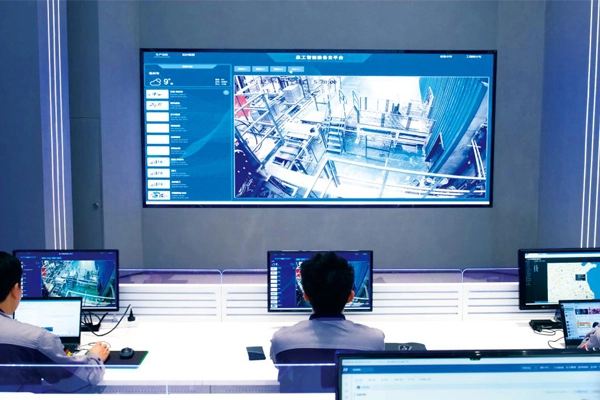

13 Quangong 지능형 장비 클라우드 서비스 플랫폼
Quangong Zenith가 개발한 '지능형 장비 클라우드 서비스 플랫폼'은 온라인 모니터링, 원격 업그레이드, 결함 예측 및 진단, 장비 상태 평가, 운영 보고를 지원하여 포괄적인 스마트 서비스 기능을 제공합니다.
