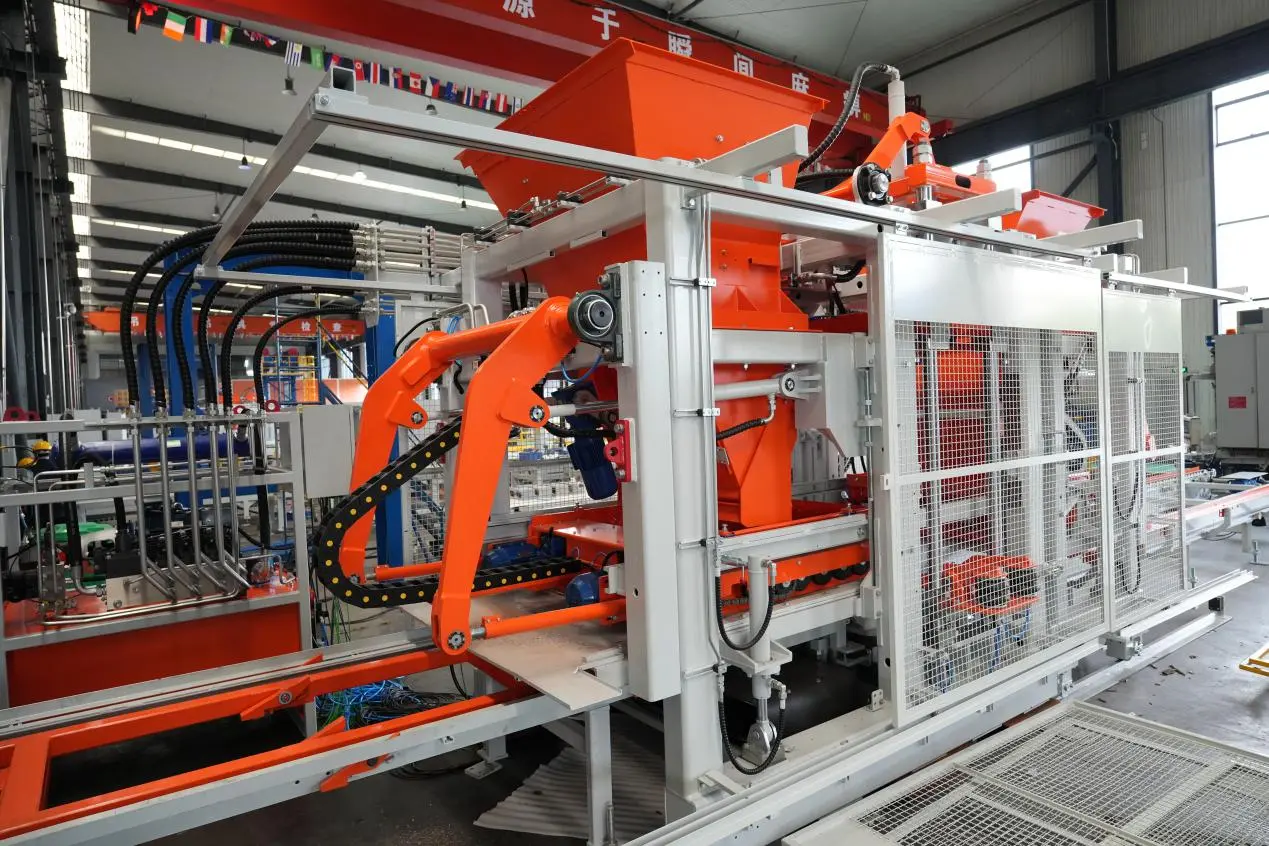

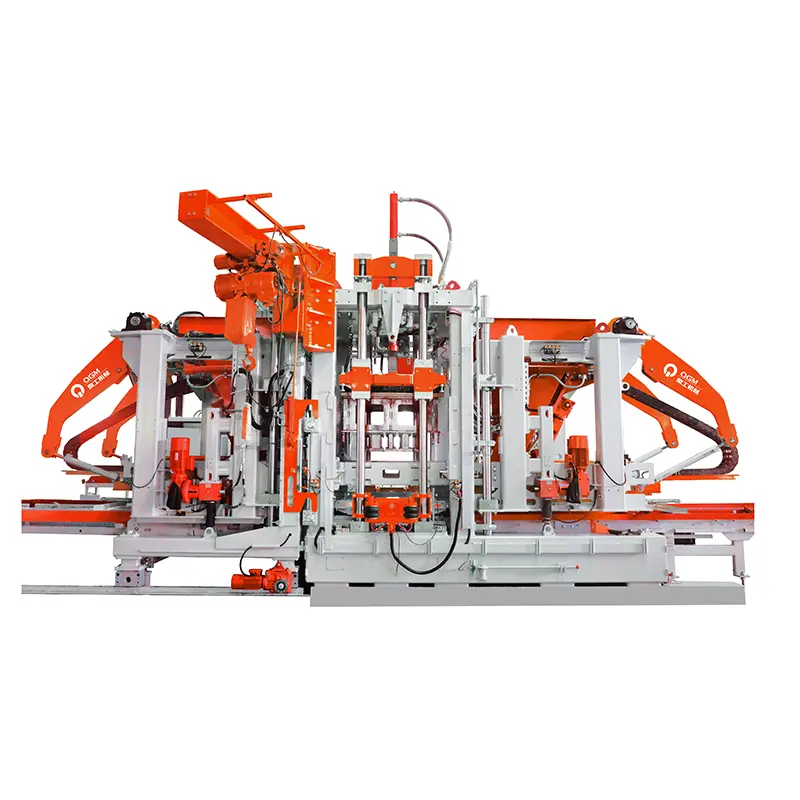

T18 콘크리트 제품 ​​제작 기계

이 기계는 야금 폐기물, 건설 및 철거 폐기물, 광산 폐기물, 철강 슬래그, 석탄 맥석, 비산회, 용광로 슬래그 등 광범위한 산업 고형 폐기물을 효율적으로 활용하여 고품질 콘크리트 블록, 연석, 모조 석재 PC 포장재, 포장 블록 및 투과성 포장재를 생산할 수 있습니다. 이러한 제품은 건물 건설, 도시 엔지니어링, 스폰지 도시 프로젝트, 조경 건축, 인프라 개발에 널리 사용되며 고객에게 콘크리트 제품 ​​생산을 위한 효율적이고 지능적이며 친환경적인 저탄소 솔루션을 제공합니다.

I. 기술 사양

II. 기술적 장점

1. 4축 서보 진동 시스템

T18에는 정밀한 동기 제어를 위해 4개의 서보 모터가 유연한 커플링을 통해 4개의 편심 샤프트를 독립적으로 구동하는 고급 4축 서보 진동 시스템이 장착되어 있습니다. 편심 샤프트는 대칭 구성으로 배열되어 수평 진동력을 효과적으로 상쇄하는 동시에 강력하고 안정적인 수직 진동을 생성합니다.

서보 시스템을 사용하면 편심 각도를 정밀하게 조정할 수 있어 0°에서 최대 진폭까지 무단계 진동력 제어가 가능합니다. 다양한 제품 및 콘크리트 혼합 설계에 따라 진동 매개변수를 최적화하여 제품 밀도를 높이고 성형 품질을 향상시키며 생산 안정성을 높일 수 있습니다.

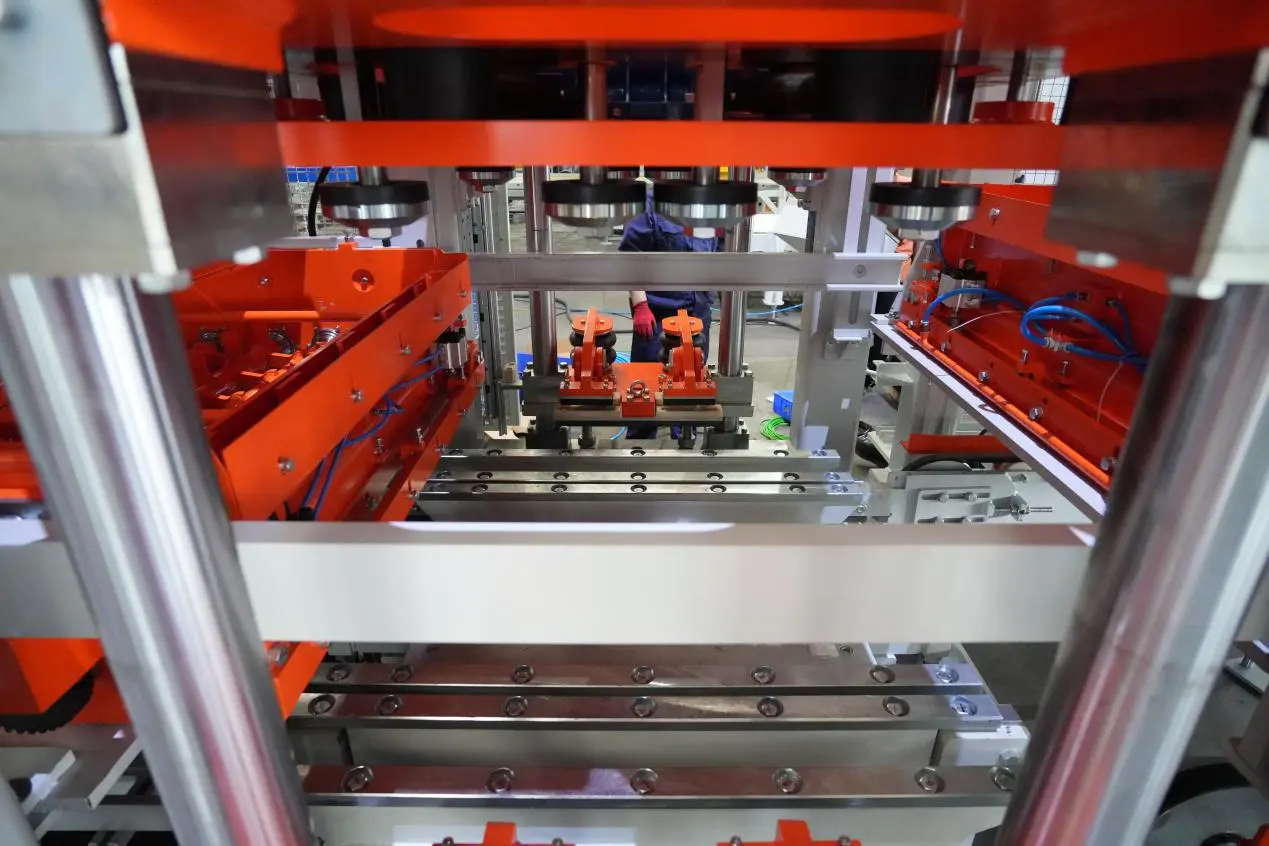

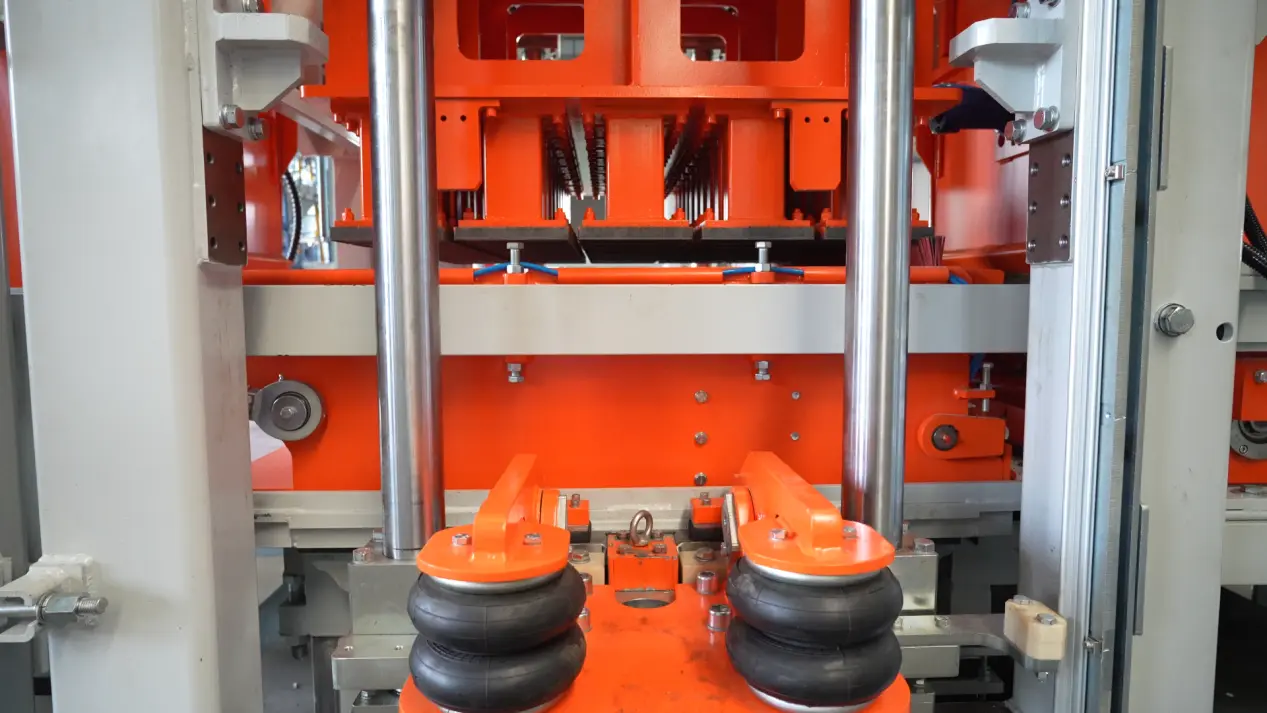

2. 에어백 금형 클램핑 시스템

이 기계는 공압 공기 스프링을 활용하여 금형을 신속하게 잠그고 해제하는 에어백 금형 클램핑 시스템을 채택합니다.

기존 기계식 클램핑 시스템과 비교하여 에어백 설계는 더 빠른 반응, 균일한 클램핑력 및 정밀한 위치 지정을 제공합니다. 진동 시 탁월한 금형 안정성을 보장하는 동시에 금형 교체 시간을 대폭 단축하고 생산 효율성을 향상시킵니다.

3. 진동 탬퍼 헤드 시스템

탬퍼 헤드에는 에어백 빠른 잠금 메커니즘이 있어 빠른 설치, 교체 및 안전한 고정이 가능하여 유지 관리 효율성이 향상되고 생산 중단 시간이 최소화됩니다.

탬퍼 헤드 양쪽에 설치된 고성능 진동 모터는 메인 진동 시스템과 동시에 작동하여 보다 균일한 콘크리트 다짐을 보장하고 우수한 제품 밀도, 치수 정확도 및 표면 마감을 제공합니다.

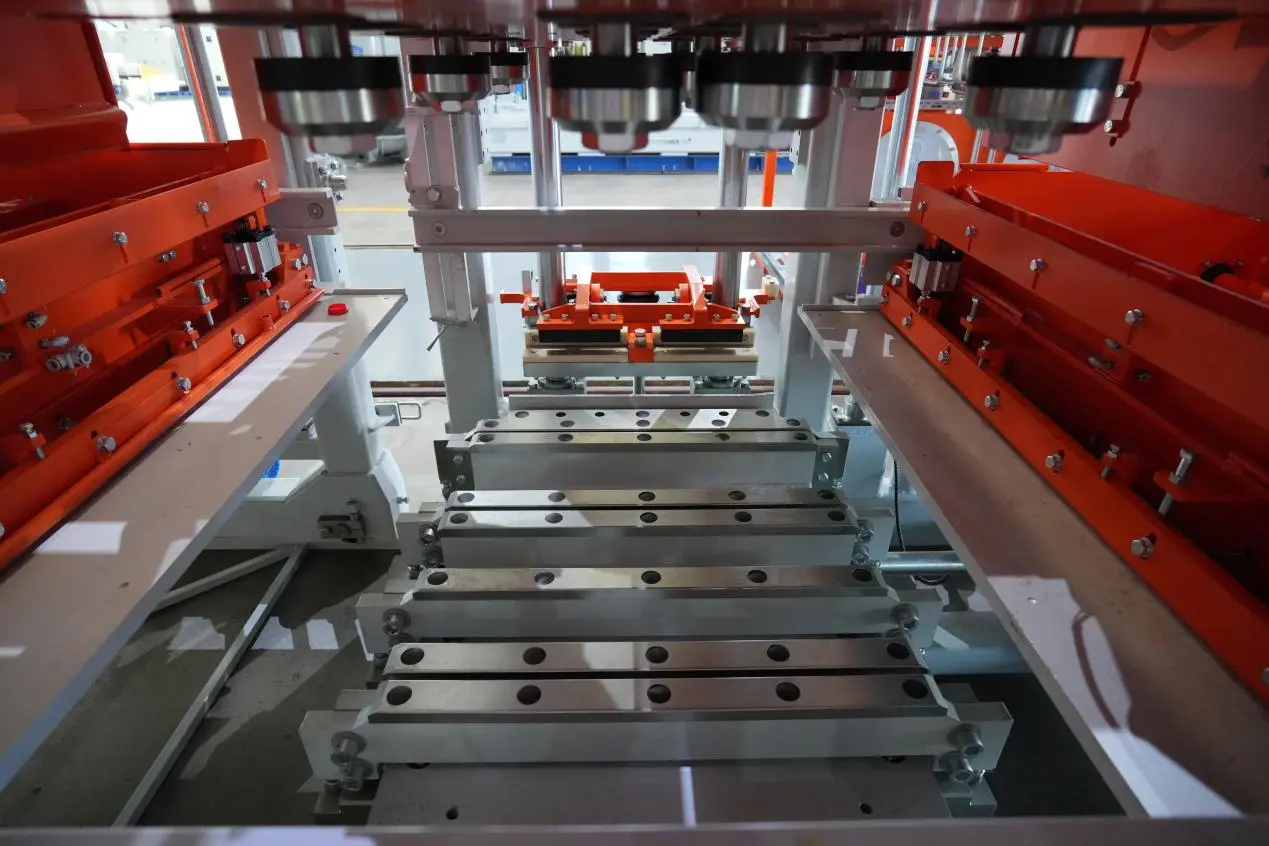

4. 빠른 금형 교환 장치

T18에는 기존의 수동 전환 절차를 대체하여 자동으로 금형을 삽입하고 정확한 위치를 지정하고 신속하게 제거하는 빠른 금형 교환 장치가 장착되어 있습니다.

이 시스템은 금형 교체 시간을 크게 단축하고, 기계 활용도를 극대화하며, 다양한 콘크리트 제품의 빠른 생산 전환을 가능하게 합니다.

5. 바닥 재료 공급 시스템

유압식으로 구동되는 바닥 재료 공급 시스템은 실린더 속도와 공급력을 정밀하게 제어하여 콘크리트가 금형 캐비티에 균일하고 안정적으로 채워지도록 합니다.

시스템은 원활하고 효과적으로 작동하여 자재 막힘, 누출 및 고르지 못한 분포를 최소화하여 모든 제품에 일관된 자재 충전을 보장하는 동시에 제품 품질과 생산 연속성을 향상시킵니다.

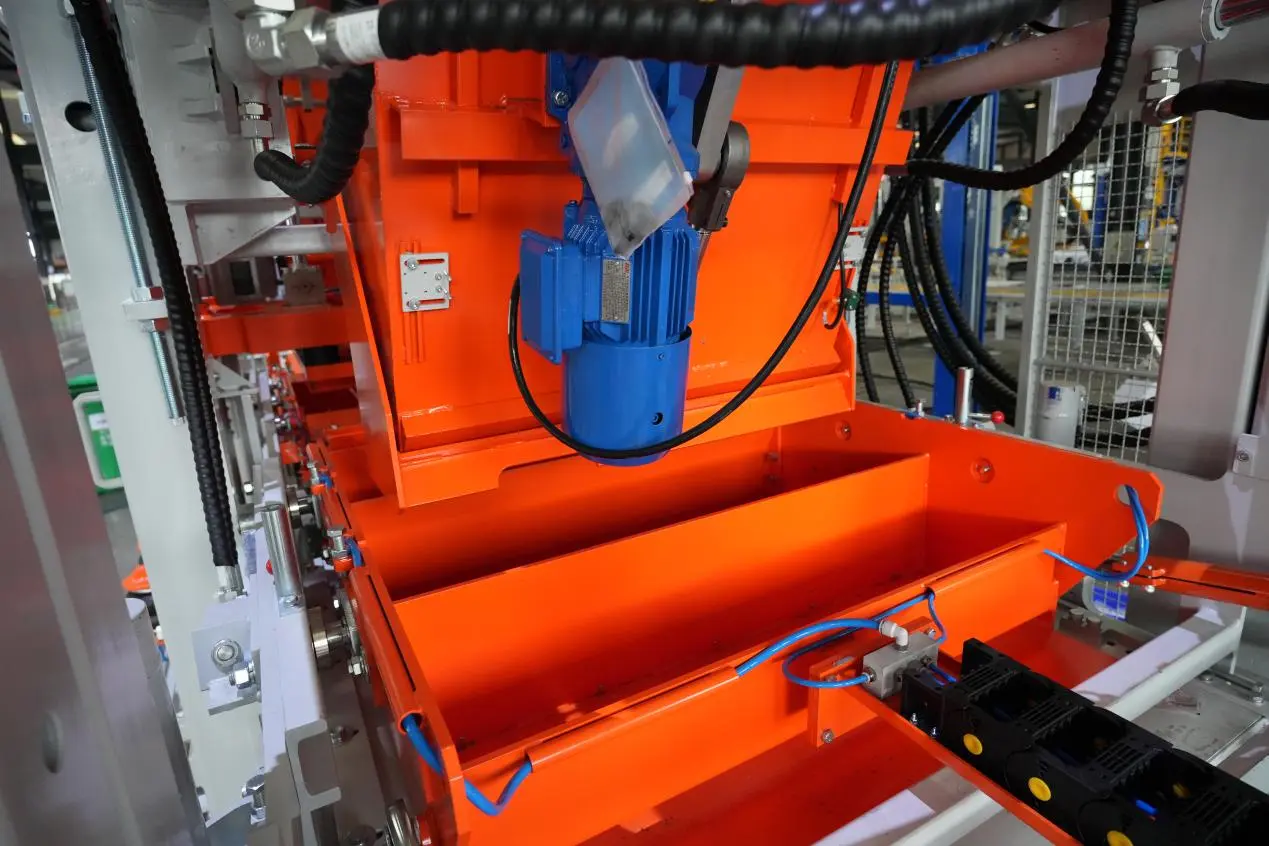

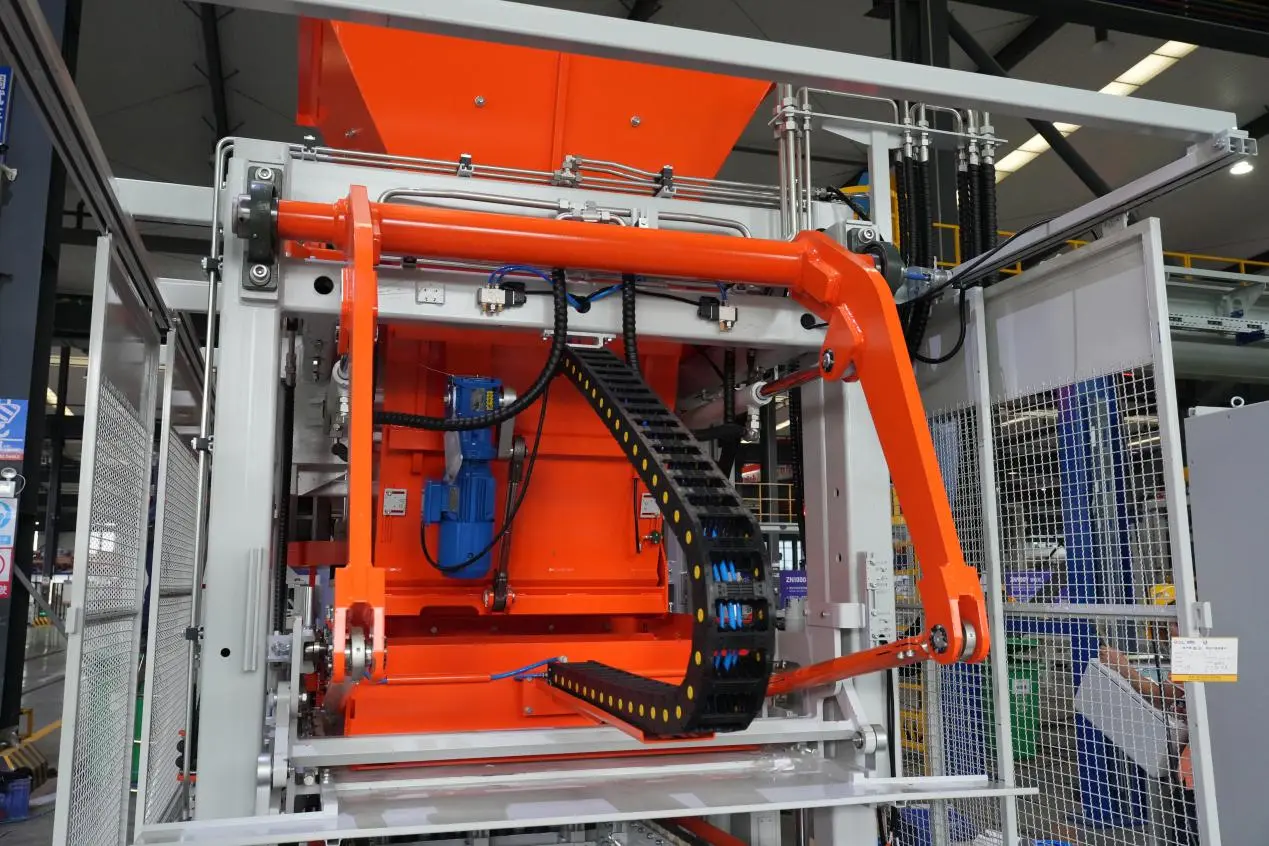

6. 360° 회전식 안티아칭 시스템

재료 공급 장치에는 재료 공급 프로세스와 동기화하여 내마모성 혼합 블레이드를 지속적으로 회전시키는 독립 기어 모터로 구동되는 360° 회전 방지 아치 시스템이 장착되어 있습니다.

기존의 스윙형 또는 진동형 안티아칭 장치와 비교하여 360° 회전 시스템은 재료 데드존을 완전히 제거하고 재료 브리징 및 막힘을 효과적으로 방지하며 생산 중단 시간을 크게 줄입니다.

모듈식 설계를 통해 내마모성 블레이드를 신속하게 교체할 수 있는 동시에 부드러운 작동, 저소음, 마모 감소 및 서비스 수명 연장을 제공합니다.

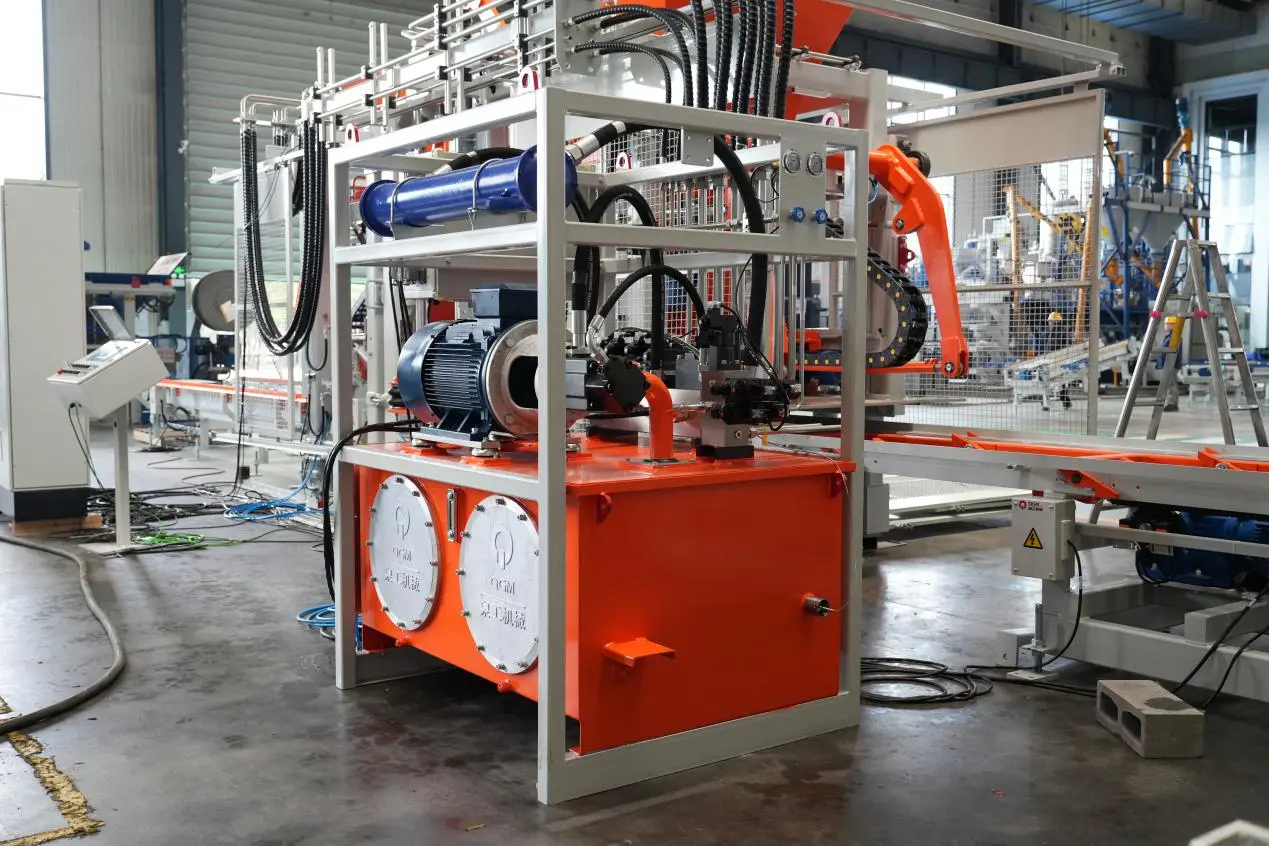

7. 통합 유압 시스템

T18은 통합 유압 동력 장치를 갖추고 있으며 유압 전원 공급 장치, 제어 시스템 및 오일 회로를 소형 모듈에 결합하여 전체 기계에 안정적이고 신뢰할 수 있는 유압 동력을 제공합니다.

기존 분할 유압 시스템과 비교하여 통합 설계는 외부 배관을 줄이고 누출 위험을 최소화하며 시스템 안정성을 향상시키고 유지 관리를 단순화합니다. 또한 빠른 응답, 안정적인 유압, 낮은 에너지 소비, 안정적인 연속 작동을 제공하여 장기간 고효율 생산을 보장합니다.

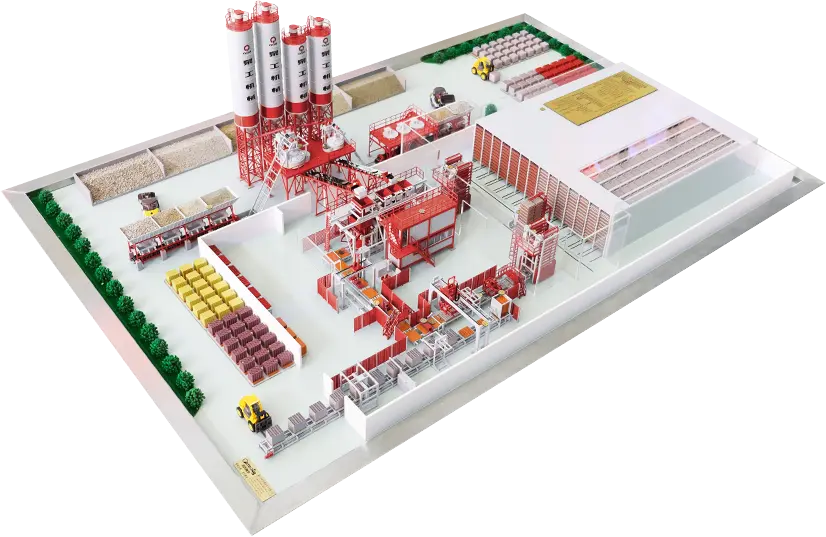

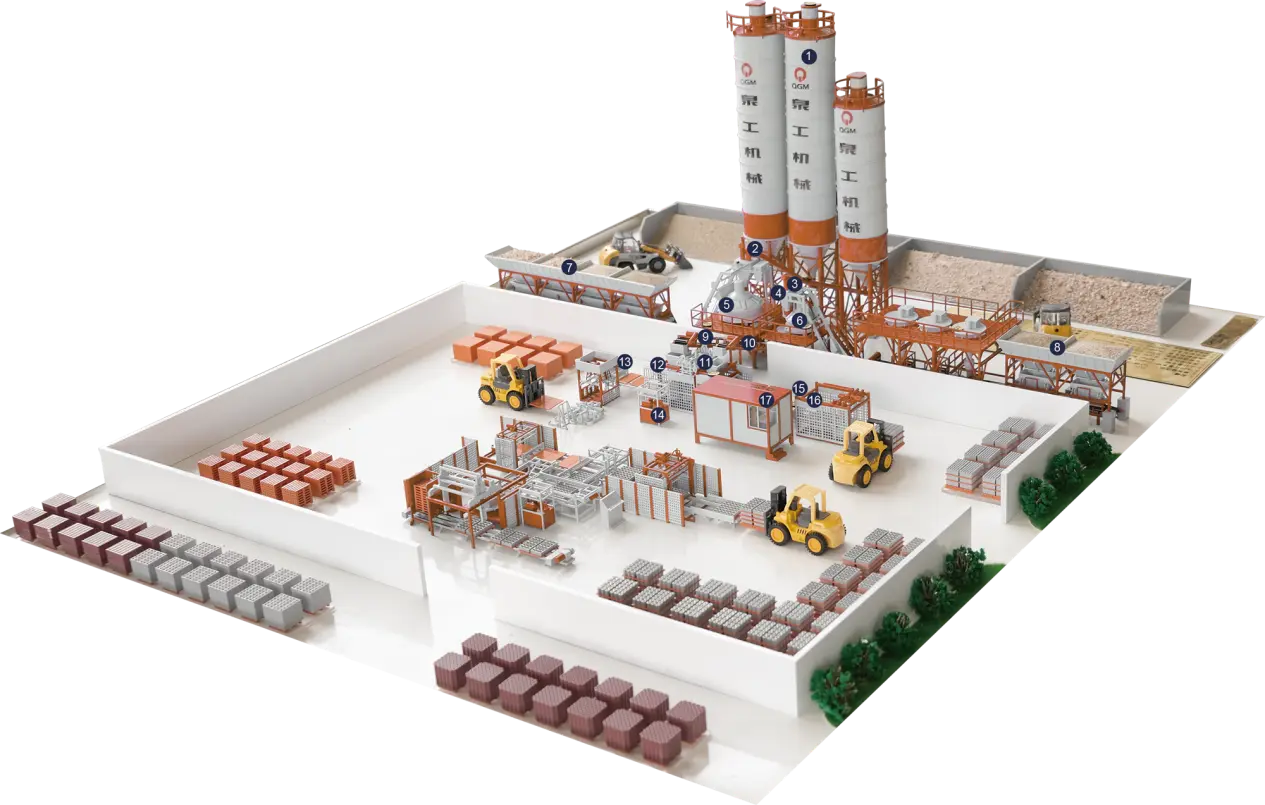

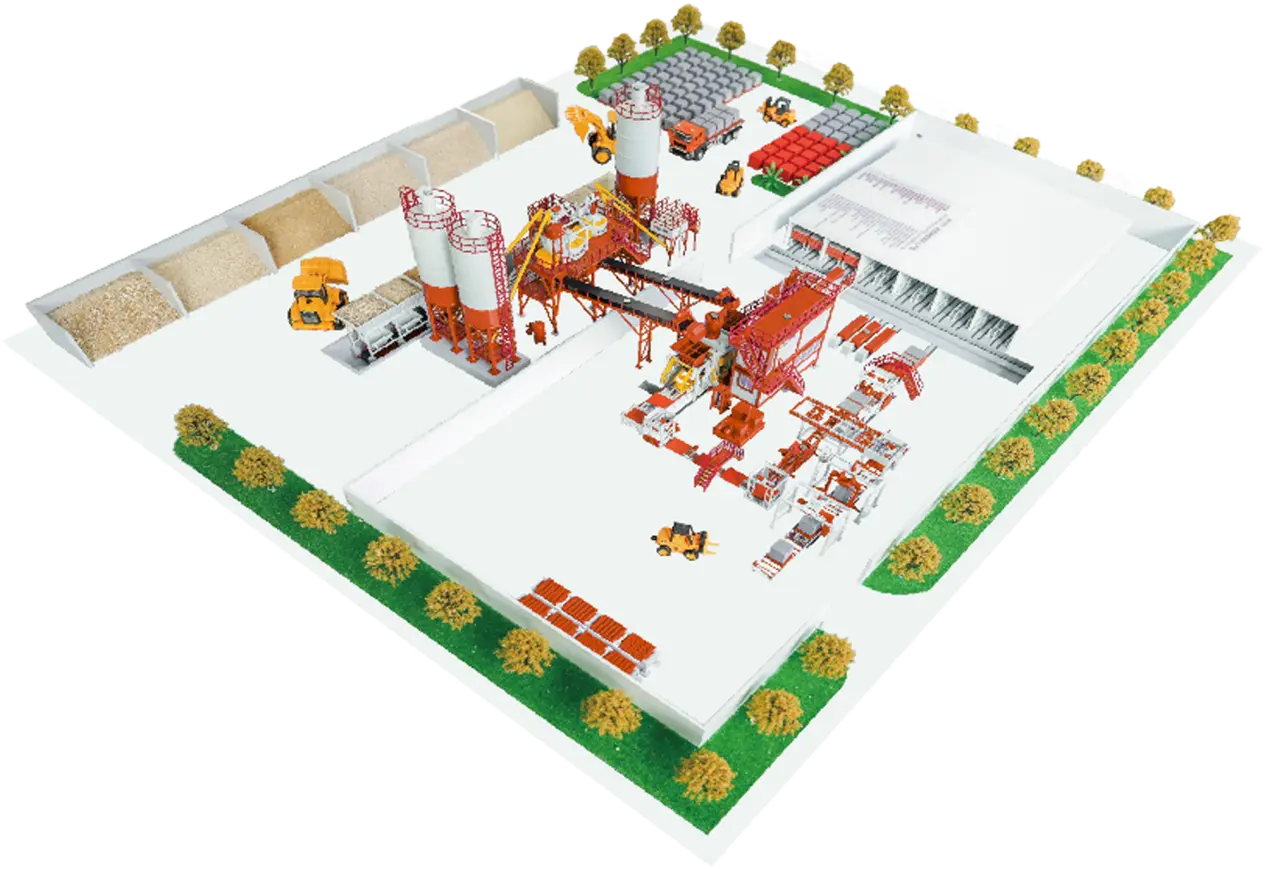

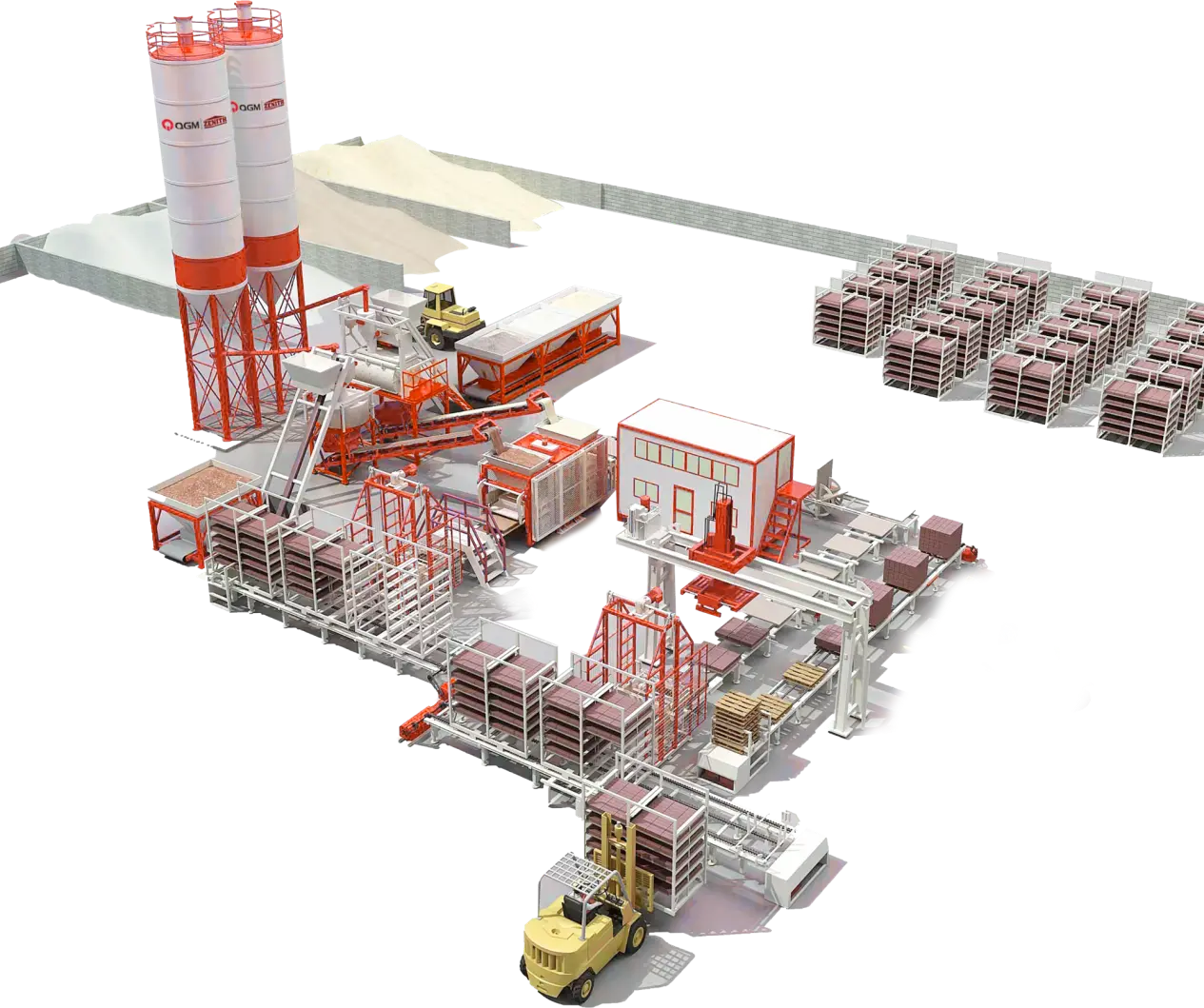

III. T18 생산 라인 레이아웃

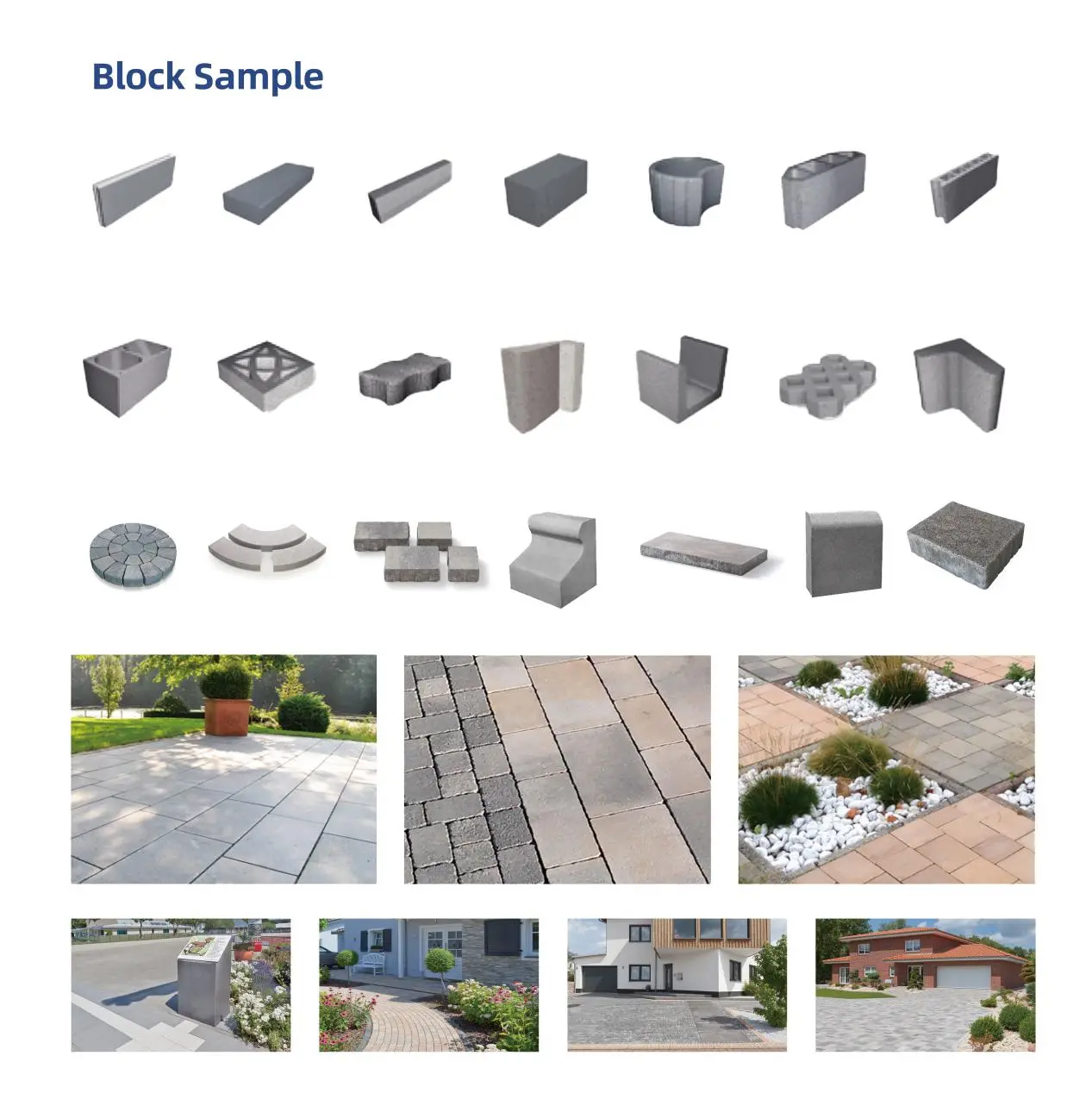

IV. 제품 샘플 및 적용 시나리오
