자동 블록 제조 기계

제품 기능

이중 진동 테이블, 8 개의 서보 모터 (선택 사항)최상위 블록 머신

쉽게 유지 보수를위한 모듈 식 어셈블리사용 가능한 다양한 제품

더 높은 용량, 더 나은 성능

기술 매개 변수

일부 블록은 Zn2000C에서 만들 수 있습니다

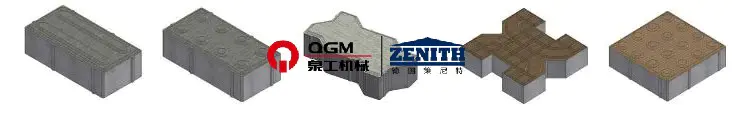

Paver :

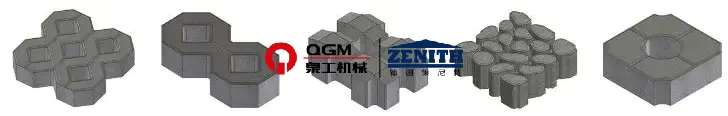

잔디 스톤 :

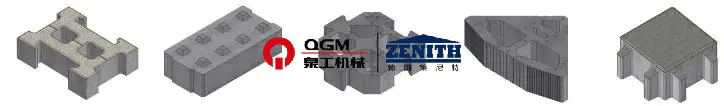

물 유지 차단하다 :

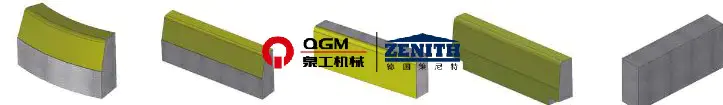

도로 연석:

기술적 이점

1. 고급 독일 디자인 프레임

메인 프레임은 메인 프레임에 의해 설계된 고강도 용접 프레임 구조를 채택합니다. 특허를받은 고성능 용접 프레임 구조, 합리적인 디자인, 균일하고 미적으로 유쾌한 용접. 전체 프레임 완화를 위해 진동 치료를받습니다 고품질을 보장하기위한 기계적 스트레스 안정. 고급 구조 설계가 허용됩니다 연석을 추가 할 가능성이있는 확장 가능성 금형 측면 - 벽 개방 및 마감 섹션, 인출판 섹션, 삽입 장치 폴리스티렌 코어 등

2. 자동 빠른 금형 변경 시스템

금형이 메인 머신 위치에 있으면 호이 스팅 시스템이 빠른 금형 변경 장치의 자동 금형 변경. 변조 헤드와 곰팡이 공압 스테이션에 의해 프레임이 자동으로 고정되며, 이는 안전하고 효율적이며 작동하기 쉽습니다. 유지하기 편리합니다.

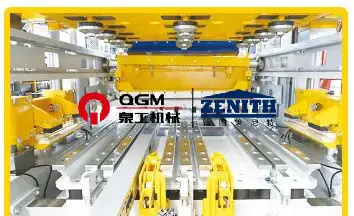

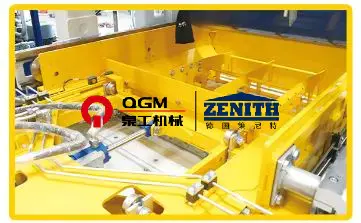

● 공압 곰팡이 클램핑 장치 : 금형지지 프레임과 공압으로 구성됩니다. 양쪽에 공압 클램퍼. 사전 진동 및 주요 진동주기 동안 도움이됩니다 곰팡이를 클램핑하고 고정하여 진동을 줄이고 최상의 진동 효과를 달성합니다. 금형의 수명을 연장합니다.

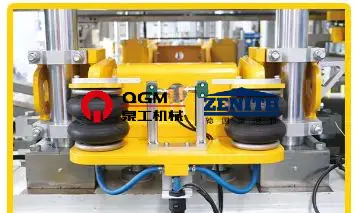

● 공압 변조 헤드 클램핑 장치 : 탬퍼 헤드는 클램핑 장치로 고정됩니다. 탬퍼 헤드를 쉽고 빠르게 변경할 수있는 에어백을 사용하면 곰팡이 변경이 단축됩니다. 시간, 또한 금형 프레임과 변조 헤드 사이의 정확한 도킹을 보장합니다.
● 전기 금형 삽입 장치 : 금형 설치 장치는 금형을 메인 기계를 사용하여 전기 금형 캐리어를 사용하여 제거하십시오. 곰팡이 캐리어입니다 시장에있는 대부분의 곰팡이에 적합합니다. 다른 특수 금형은 사용자 정의를 사용할 수 있습니다 담체.

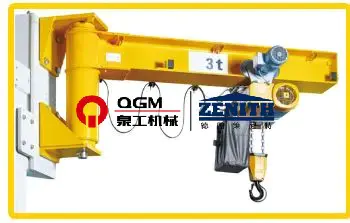

● 곰팡이 변경 장치 : 금형을 들어 올리는 데 사용되는 메인 머신 프레임에 설치 전기 체인 호이스트 (크레인) 및 전기 보행 장치가 장착 된 곰팡이를 교체 할 때

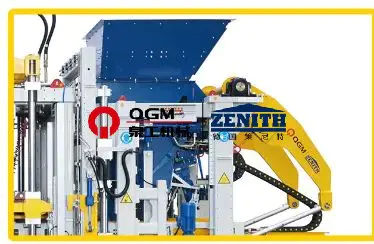

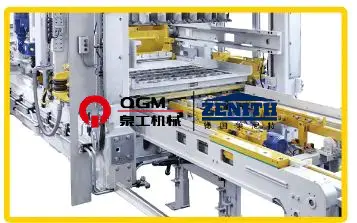

3. 수유 시스템

● 공급 박스는 유압식으로 구동되어 있으며 비례 비례 밸브 제어를 사용합니다. 체계. 이 장치는 유압식 믹싱 장치가 장착되어있어 빠르게 효과적으로 금형을 fll. 혼합 장치는 높은 비 동성애 비례에 의해 제어됩니다 밸브와 공급 장치. 공급 상자의 앞쪽 팔에는 조절식이 장착되어 있습니다. 청소 브러시.

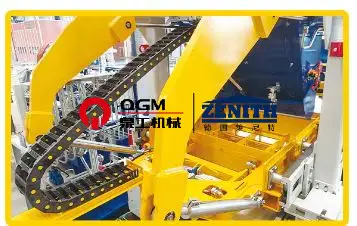

● 튼튼한 스윙 - 암 공급, 공급 ​​장치의 양쪽에 큰 직경 롤러가있는 공급 상자의 안정되고 안정적인 수평 이동을 보장하십시오.
● 수유 상자의 가이드 레일은 교체 가능한 마모 -내성 스트립, 더 많은 만들기 유지 보수에 편리합니다

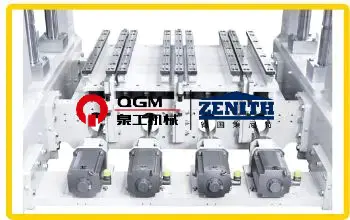

4.“Ultra Dynamic”서보 진동 시스템

"슈퍼 동적"서보 진동 기술은 고효율, 적응 형 진동입니다. 블록 머신 용으로 특별히 설계된 시스템. 서보 모터가 가장 빠르게 반응합니다 가능한 속도, 최고 진동 성능 달성, 시멘트 사용 감소, 생산주기 단축 및 고밀도 콘크리트 제품 ​​생산. 진동 시스템은 콘크리트 제품에 대한 다양한 생산 요구에 유연하게 적응할 수 있습니다.

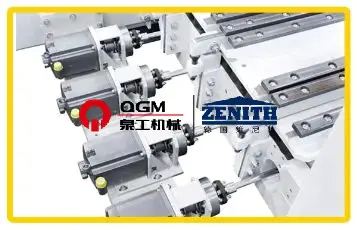

● 8 개의 서보 드라이브가 개별적으로 설정 한 기계식 균형이있는 8 개의 진동 장치
● 탄성 커플 링이있는 8 개의 모터 샤프트
● 모터 프레임의 외부 진동 분리에 장착 된 8 개의 서보 모터
● 진동 테이블은 오일 욕조가 필요하지 않습니다 (친환경 친화적)

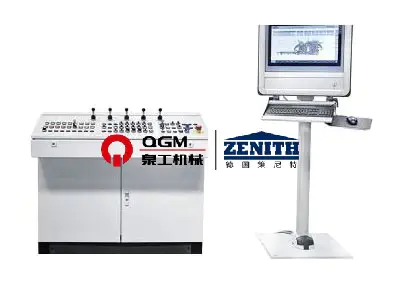

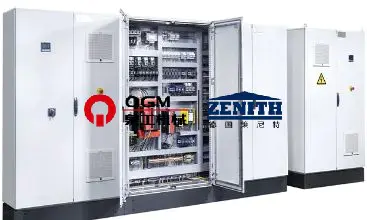

5. 정확한 서보 제어 시스템

신호 피드백을 통해 진동의 단계와 속도는 신호 피드백을 통해 진동 단계와 속도가 제어되고 동기식으로 제어됩니다. 모션 제어 및 고속 대기, 진동 시작 및 진동 제거는 짧은 시간 안에 완료되어 사이클 시간을 단축하고 더 나은 제동을 얻는 데 도움이됩니다. 효과.' 위치와 속도 더블 폐쇄 루프를 통해 흥미로운 힘이 제어됩니다. 수직 방향으로 만 행동하고 효과적인 흥미 진진한 힘을 극대화하면서 수평 흥미 진진한 힘에 의한 기계 손상, 기계 서비스 수명을 연장, 다양한 제품 요구 사항에 대한 차별화 된 설정을 만들 수 있습니다. 고품질 제품.

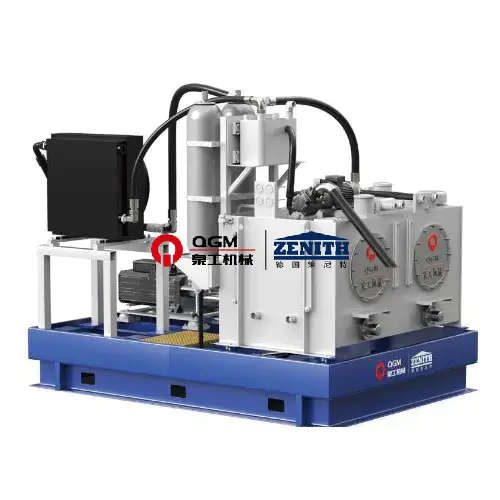

6. 유압 시스템

압력 헤드, 곰팡이 프레임, 집계 자동차 및 패브릭 카는 변조 헤드, 곰팡이 프레임,베이스 믹스 및 페이스 혼합물의 공급 상자에 의해 제어됩니다. 밸브 코어 피드백이있는 비례 방향 밸브로 짧은 응답 시간을 제공합니다. 폐쇄 -루프 제어 시스템 (변위 규칙 / 인코더 -PLC- 비례 방향 밸브 오일 실린더)는 빠르고 안정적인 오일 실린더로 정확한 제어를 보장합니다. 움직임. 유압 스테이션은 가변 변위 피스톤 펌프를 사용하여 중지됩니다. 펌핑 압력 오일 유압 시스템이 설정 압력에 도달하면 펌프 및 에너지 소비 감소. 유압 스테이션에는 다음이 장착되어 있습니다 보조 오일 공급을위한 축적기, 동시에 여러 가지 작업이 발생할 수 있습니다. 안정적인 유압 시스템 압력. 시스템에는 압력 센서도 포함되어 있습니다 온도 센서뿐만 아니라 손쉬운 모니터링을 위해 작동 패널에 표시됩니다. 오일 온도를 효과적으로 제어하고 유압 오일을 유지하기위한 냉각기 및 히터 성능.
